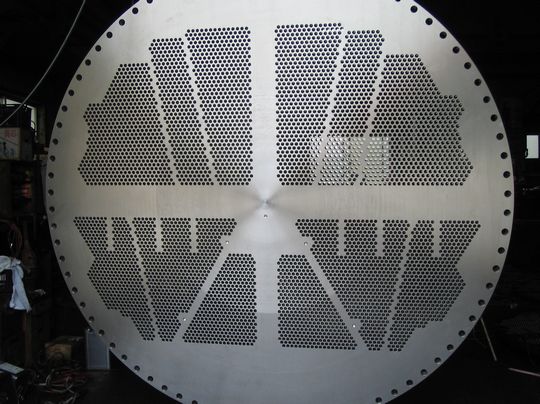

復水器の管板です。材質はSUS304、大きさはｔ80×φ2860です。管穴の仕上がりも大変美しく仕上がっています。

復水器の管板の穴の詳細です。穴径、穴数はφ19.3〜5160コで、グループ溝を2条加工しているのがよくわかります。

バイオ燃料精製プラントの管板です。材質SUS304、大きさはｔ50×φ820です。複雑な形状の穴が1枚に276ヶ所あります。大変難しい加工ですが、いい製品ができあがりました。

バイオ燃料精製プラントの穴の詳細です。穴が大変複雑な形状の為、詳しくは図面にて参照してください。

バイオ燃料精製プラントの管板の穴の図面になります。

一般的な熱交換器の管板とバッフルです。右が管板で左がバッフルです。弊社が最も得意とする加工の一つです。

バッフルです。材質はSS400で、穴あけ加工後、穴のメン取り⇒切断⇒洗浄⇒検査⇒出荷となります。
弊社にて配達も行います。

管板、バッフルです。 材質は共にSUS304、大きさは管板がt110×φ900 1枚、バッフルはt9×φ800 8枚です。 φ19.3の穴を320コ加工しています。

バッフルです。 4ヶ所の欠けた穴や中心のスリットの加工も弊社にて加工しました。

大型の管板です。材質はSUS304、大きさは、ｔ32×φ2690です。

大型の管板の穴の詳細です。穴径、穴数はφ62〜931コです。φ62キリで加工後、穴の表はC1、裏はC3加工しています。
